O Projeto

Projeto Elétrico Completo — Fazenda Colorado

A MITO executou o projeto elétrico completo da Fazenda Colorado, uma das maiores propriedades rurais da região no Mato Grosso, incluindo a infraestrutura elétrica de toda a área industrial, beneficiamento, oficinas, galpões e residências administrativas.

Escopo Completo do Projeto

Subestação e Entrada de Energia

Projeto e montagem de subestação aérea em média tensão (13,8 kV)
Transformadores de força com proteção diferencial
Quadro geral de baixa tensão (QGBT) com disjuntor geral e medição
Sistema de para-raios da subestação

Distribuição Industrial

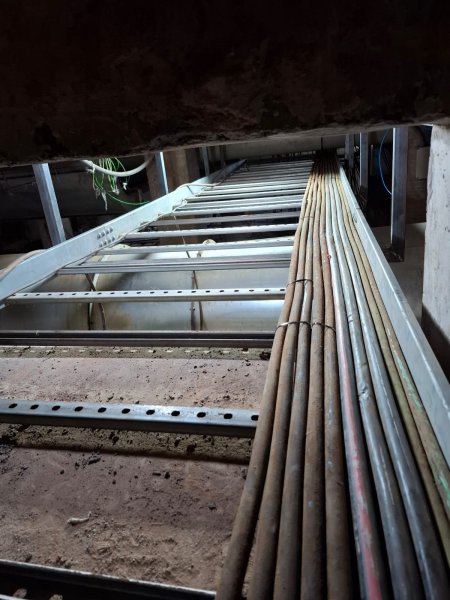

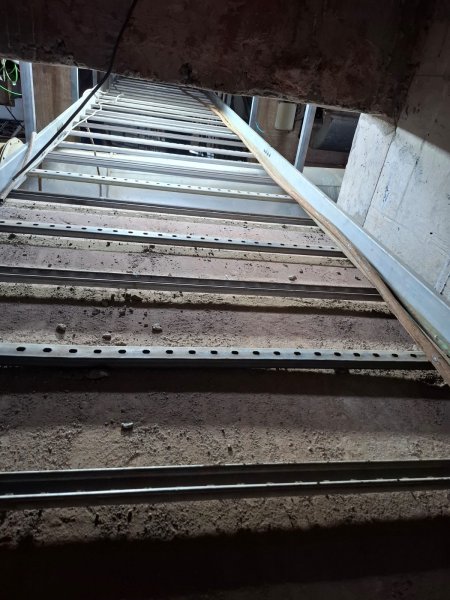

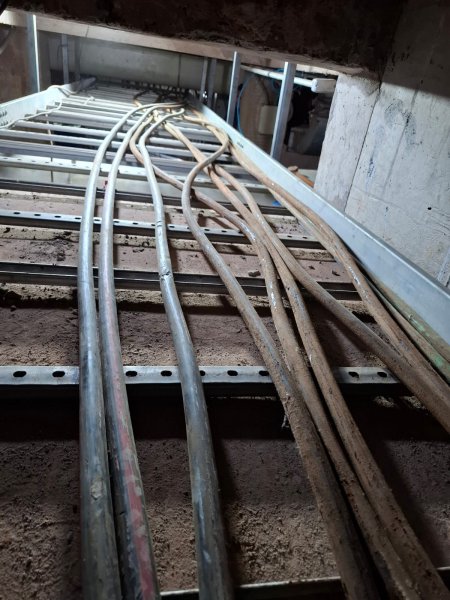

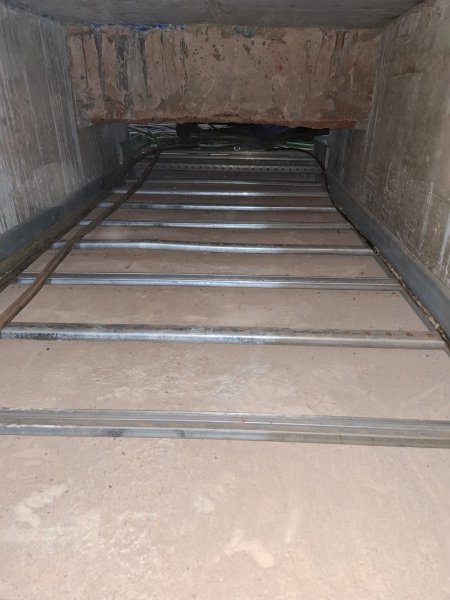

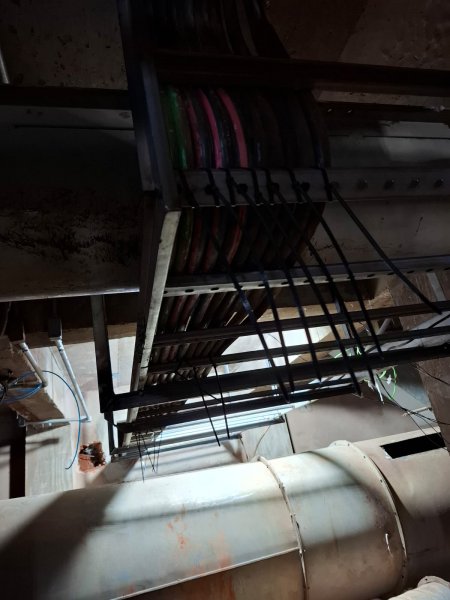

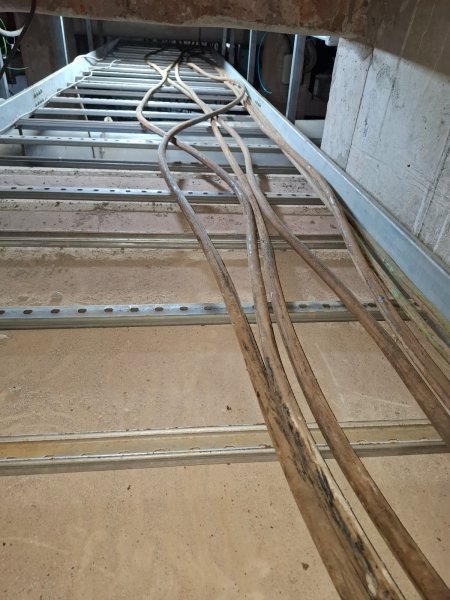

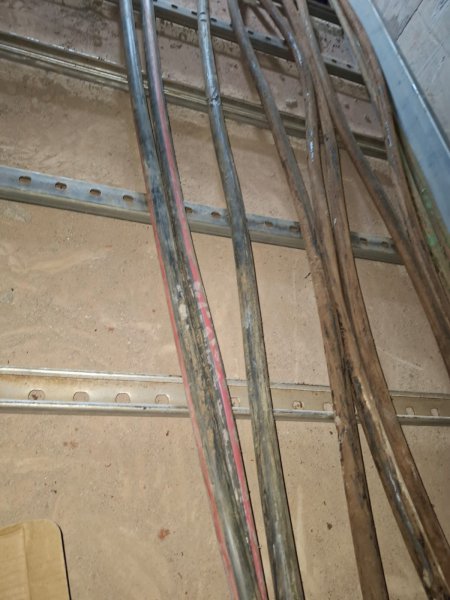

Projeto de distribuição em baixa tensão para toda a área industrial

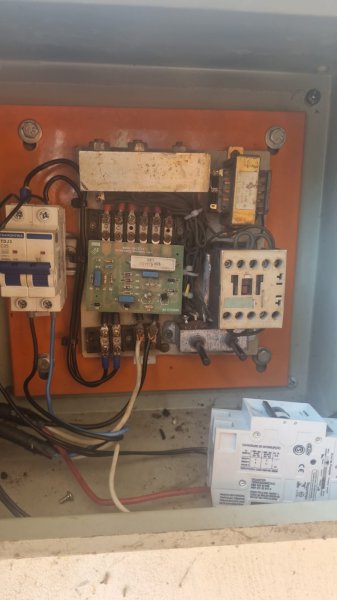

Quadros de distribuição setoriais em cada galpão e área de processo
Circuitos dedicados para motores, tomadas industriais e iluminação
Eletrodutagem subterrânea e aérea conforme ABNT NBR 5410

SPDA — Sistema de Proteção contra Descargas Atmosféricas

Projeto e instalação de SPDA Franklin/Gaiola de Faraday conforme ABNT NBR 5419
Malha de aterramento com medição de resistência abaixo de 5 ohms
DPS (Dispositivos de Proteção contra Surtos) em todos os quadros

Iluminação

Projeto fotométrico para todas as áreas com software DIALux
Substituição de toda a iluminação por luminárias LED industriais
Redução de 55% no consumo de energia elétrica da iluminação

Adequação NR-10 e NR-12

Auditoria de conformidade de todas as instalações elétricas
Instalação de bloqueios e sinalizações conforme NR-10
Adequação dos painéis das máquinas conforme NR-12
Treinamento da equipe de manutenção em segurança elétrica

Entregáveis

Projeto executivo completo em AutoCAD, ART do engenheiro responsável, laudo de conformidade NR-10, relatório de medição de aterramento, manual de operação e manutenção das instalações e documentação fotográfica completa de toda a execução.
